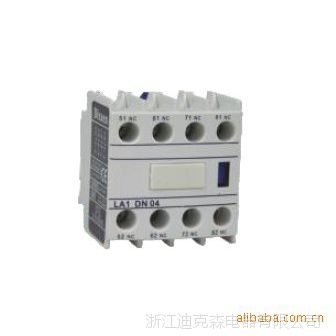

CJX2辅助触头组LA1-D (LC1-D辅助触头LA1)

LC1-D辅助触头LA1的型号规格：LA1-DN11，LA1-DN20，LA1-DN02，LA1-DN22，LA1-DN13，LA1-DN40，LA1-DN04，LA8-DN11，LA8-DN20，LA8-DN02。

CJX2辅助触头LA1-D使用范围(LC1-D辅助触头LA1-D使用范围)：

LA辅助触头组主要用于交流50Hz、AC-15使用类别下，额定工作电压至AC380V、额定电流至0.9***或DC-13使用类别下，额定工作电压至DC220V、额定电流至0.1***的控制线路中，作为控制信号与电气连锁之用。CJX2交流接触器‖LC1-D交流接触器‖

 该产品用于CJX2系列交流接触器控制电路中因接触器本身辅助触头不够用时，挂接本产品以达到扩展辅助触头数量。具有二组触头和四组触头两种，并分顶装与侧装两种安装形式，除触头数量不同，其它结构完全一致。

 该产品符合GB14048.5、IEC60947-5-1标准。CJX2交流接触器‖LC1-D交流接触器‖

CJX2辅助触头型号及其含义(LC1-D辅助触头型号及其含义)：LA-□□

LA □—□□

LA ———辅助触头组

□———设计序号（1表示顶装式，8表示侧装式）

—□———常开辅助触头数

□    ———常闭辅助触头数 锆鎕賕

CJX2辅助触头技术参数(LC1-D辅助触头技术参数)：

LC1辅助触头LA额定绝缘电压：660V

LC1辅助触头LA约定发热电流：10A

LC1辅助触头LA额定控制容量：AC-15  360VA;  DC-13  33(W)

LC1辅助触头LA额定工作电流：AC-15  380V  0.9***;  DC-13  220V  0.1***

LC1辅助触头LA电寿命：100万次

LC1辅助触头LA控制容量：AC-15  360VA ;  DC-13  33W

LC1辅助触头LA操作频率：1200(次/h)

LC1辅助触头LA连接导线：1.5～2.5 mm2

CJX2辅助触头规格：LA-11辅助触头‖LA-20辅助触头‖LA-02辅助触头‖LA-22辅助触头‖LA-13辅助触头‖LA-40辅助触头、LA-04辅助触头‖LA8-11辅助触头‖LA8-20辅助触头‖LA1-DN11辅助触头，LA1-DN20辅助触头，LA1-DN02辅助触头，LA1-DN22辅助触头，LA1-DN13辅助触头，LA1-DN40辅助触头，LA1-DN04辅助触头，LA8-DN11辅助触头，LA8-DN20辅助触头，LA8-DN02辅助触头.

CJX2空气延时头LA2(LC1-D空气延时头LA2)

LC1-D空气延时头LA2-D的型号规格：LA2-D20，LA2-D22，LA2-D24，LA3-D20，LA3-D22，LA3-D24。

CJX2空气延时头适应范围

 LA2空气延时头主要用于交流50Hz或60Hz、AC-15使用类别下，额定工作电压为AC380V、

 额定电流至0.9***或DC-13使用类别下，额定工作电压为DC220V、额定电流至0.1***的控制线路中，作为延时控制之用。

 LA2空气延时头挂接在CJX2-D系列交流接触器或JZC4接触器式继电器上，最多只能安装一组，由接触器或继电器的触头支持拉动延时投的联接器部分，产生相应的延时效果，并且有通电延时和断电延时两种，在控制电路中延时接通或分断电路。CJX2交流接触器‖LC1-D交流接触器‖

 该产品符合GB14048.5、IEC60947-5-1标准。

CJX2空气延时头型号含义:LA2-□□□

LA □—□□

LA——空气延时头

□——延时方式：(2表示通电延时; 3表示断电延时)

—□——设计序号（2、3）

□——延时范围：20表示01~3S   22表示01~30S ;  24表示10~180S

CJX2空气延时头技术参数(LC1-D空气延时头技术参数)：

LC1-D空气延时头LA2额定绝缘电压：600V

LC1-D空气延时头LA2约定发热电流：10A

LC1-D空气延时头LA2额定控制容量：AC-15  360VA;  DC-13  33(W)

LC1-D空气延时头LA2额定工作电流：AC-15  380V  0.9***;  DC-13  220V  0.1***

LC1-D空气延时头LA2延时特性：通电延时1NO;断电延时1NC

LC1-D空气延时头LA2延时范围：0.1～3 S；0.1～30S；10～180 S；

LC1-D空气延时头LA2延时重复误差：±5%

LC1-D空气延时头LA2电寿命：100万次

LC1-D空气延时头LA2机械寿命：300万次

LC1-D空气延时头V操作频率：120(次/h)   CJX2交流接触器‖LC1-D交流接触器‖

LC1-D空气延时头LA2连接导线：1.5～2.5 mm2

LC1-D空气延时头规格：LA2-220空气延时头‖LA2-222空气延时头‖LA2-224空气延时头‖LA2-320空气延时头‖LA3-322空气延时头‖LA3-324空气延时头‖LA2-D20空气延时头‖LA2-D22空气延时头‖LA2-D24空气延时头‖LA3-D20空气延时头‖LA3-D22空气延时头‖LA3-D24空气延时头‖
